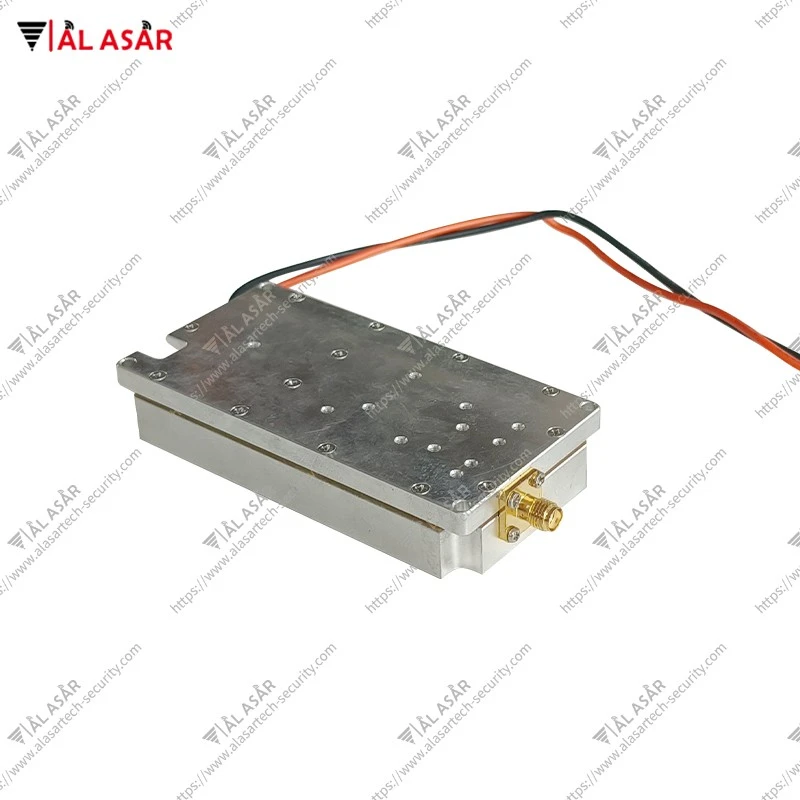

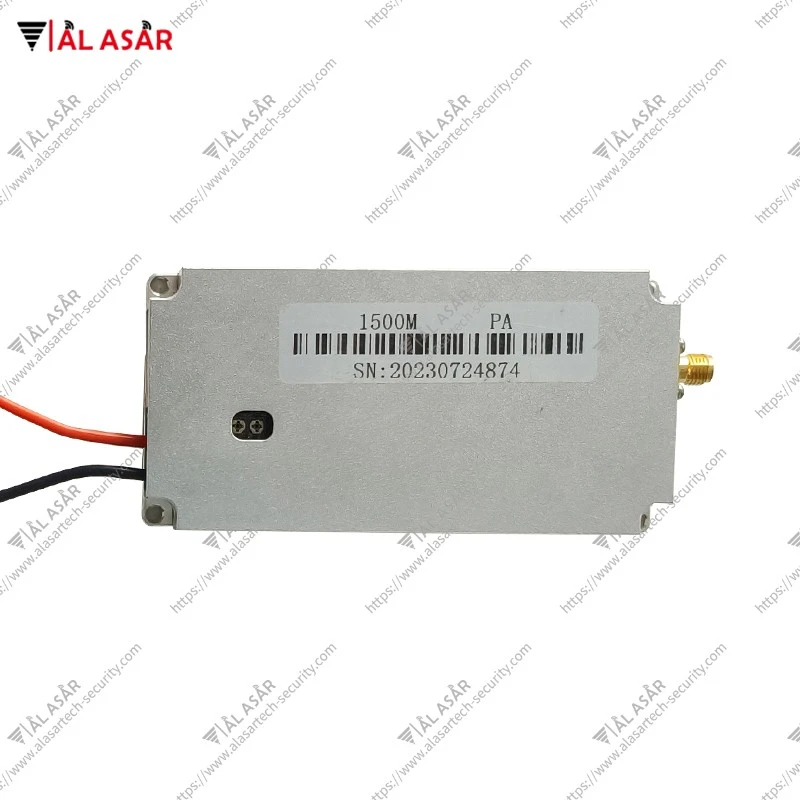

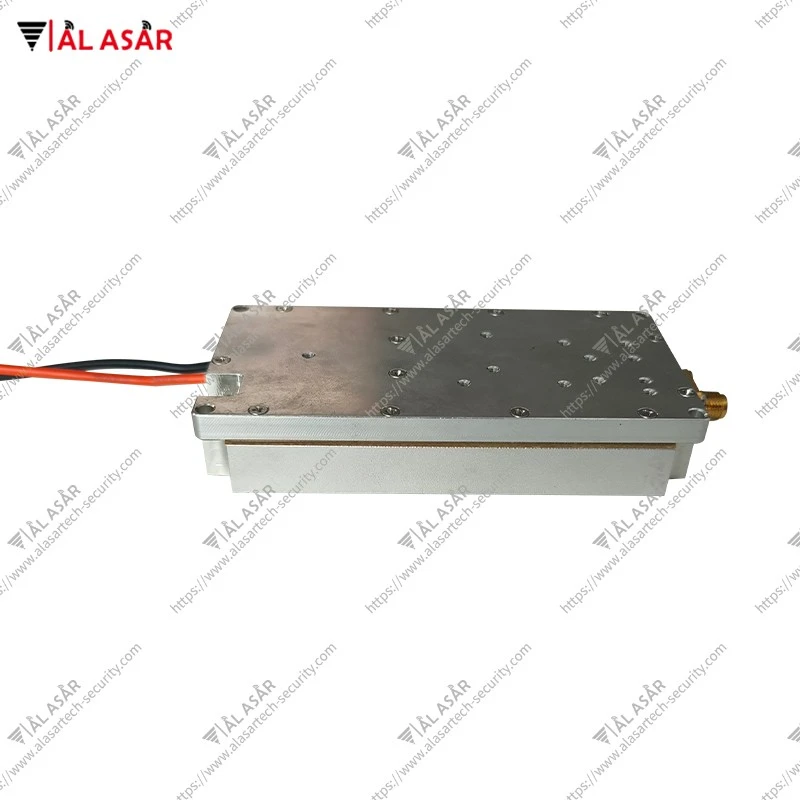

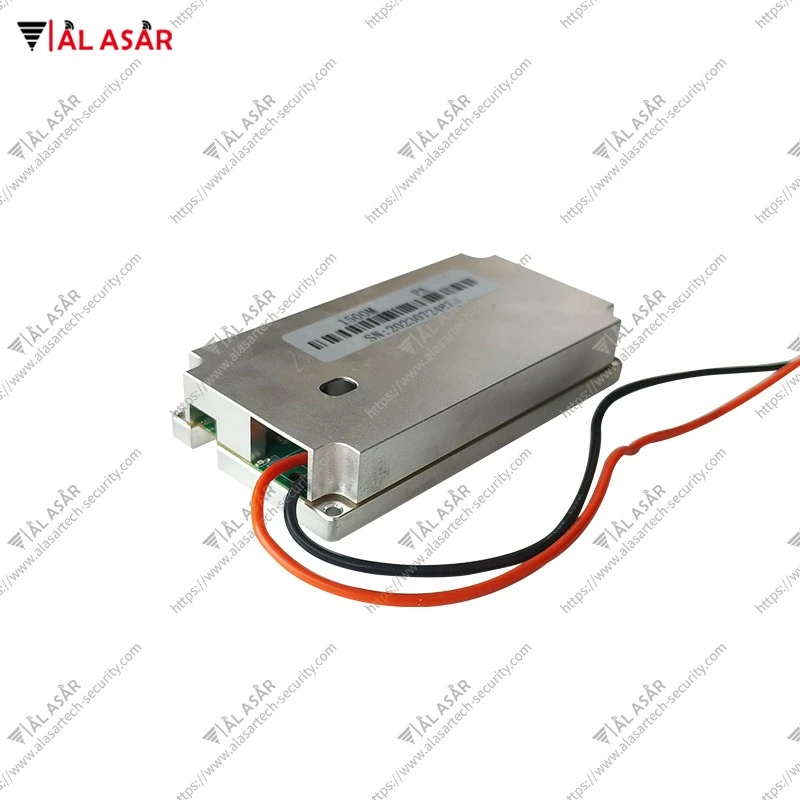

Усилвател на мощността на сигнала

Индекс

Параметър

Работна честота

1560-1630 mhz

Изход CW наситена мощност

﹥ 5 0 W (47dbm) ± 0.5 dBm

В диапазона придобиване на плоскост

По -малко или равно на 1,5 dB

Работен ток

По -малко или равни на 5a ± 0. 2

Изход VSWR

По -малко или равни на 2,6

Потискане на струпването

По -голям или равен на 65 dBC

Хармонично потискане

По -голям или равен на -8 dbc

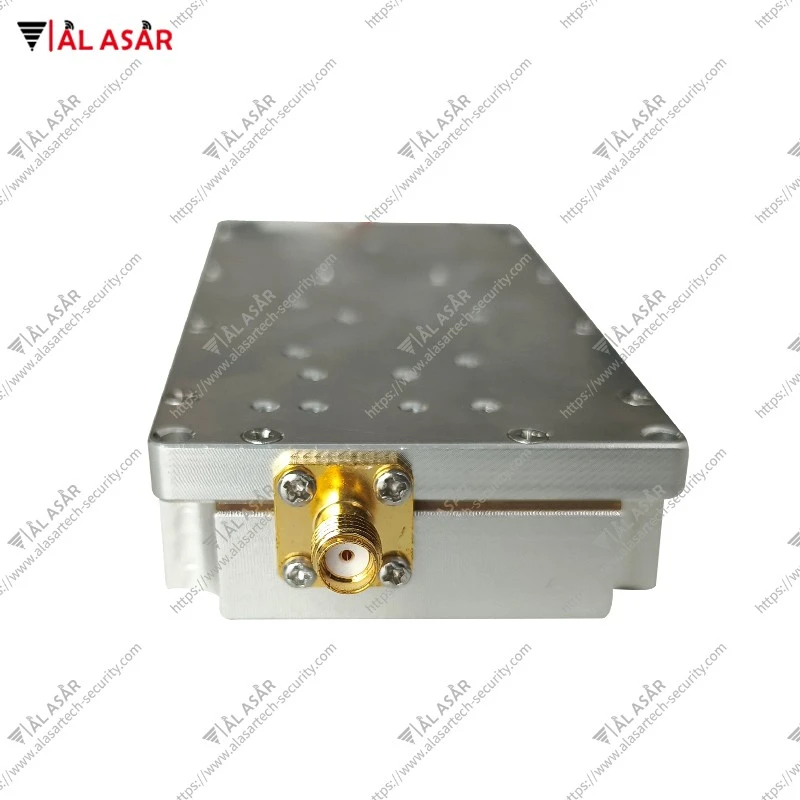

RF изходен интерфейс

SAM-F

28V интерфейс за захранване

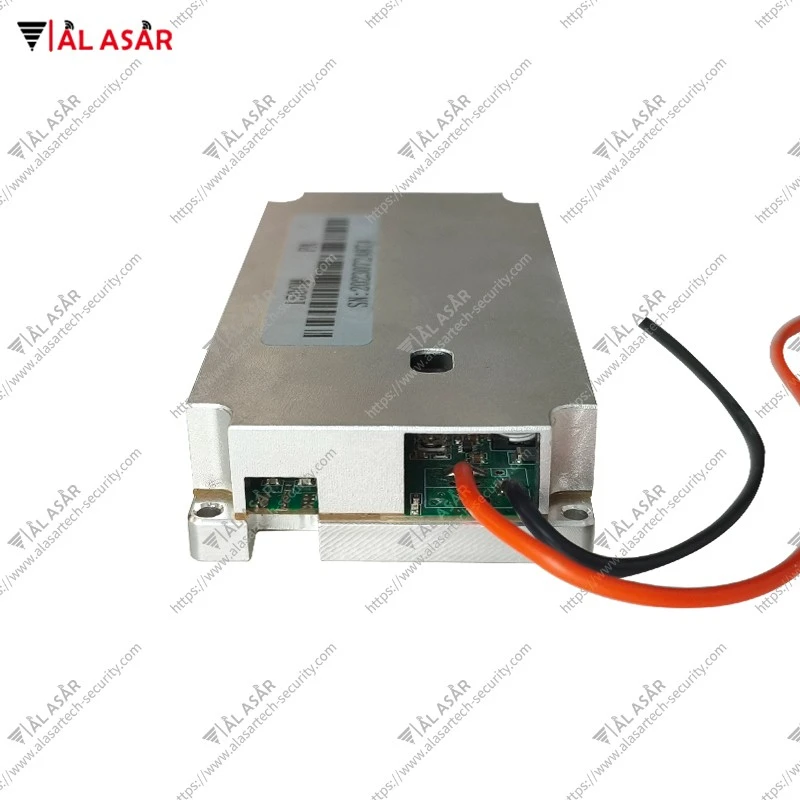

Кондензатор за подаване-чрез заземяваща плоча/ червено-черни проводници

VCC захранване

DC: 27-30 v

VCC Max напрежение

+30V

Размер без конектор

127,4 × 59,6 × 21,5 мм

Фиксирани размери на инсталацията

121,4 × 53,4 мм

Температура на околната среда

-20^oC~+55^oC

Метод за инсталиране

Радиаторът трябва да бъде инсталиран за тестване на усилвател на мощност
