Общ преглед
Зоната на затвора е с обща площ от 92,000 квадратни метра, с дължина 460 метра от изток на запад и ширина от 200 метра от север на юг. Извън източната ограда има хълм. На върха на хълма има GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G базови станции, а базовата станция е на права линия от оградата. Разстоянието е около 500 метра, а другите базови станции са сравнително далече от затвора и сигналът е слаб. Покритите комуникационни сигнали са GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
цялостен дизайн
1. метод за екраниране на заглушаване на затворнически сигнал
1) Високомощно водоустойчиво IP дистанционно управление 5g Устройство за заглушаване на клетъчни телефони AAT-HPJ8-5G еднолентовият хост се използва със съответната насочена антена, а всенасочената антена се използва главно за екраниращо покритие на голяма площ;
2) Използвайте нискоенергийно многочестотно оборудване за заглушаване на мобилен сигнал с регулируема мощност AAT-JPA-8H-10W, за да допълните и укрепите някои от дефектните точки на изтичане на екраниране в рамките на споменатата по-горе екранировка с висока мощност .
2. Принцип на избор на антена
1) За да се намали въздействието върху неекранирания интериор, особено в крайната зона на затвора, обикновено се използва насочена антена;
2) В други части на затвора обикновено се използват всепосочни антени за разширяване на екраниращата зона;
3) Според различен обхват на екраниране, ъгъл, височина, дължина и ширина и т.н., височината на издигане на антената и други фактори, разумно изберете вертикалния и хоризонталния модел на излъчване и технически параметри като усилване и наклон на антената.
3. Избор на позиция за монтаж на антената
1) Считайте, че посоката на излъчване на екранираната антена в ефективния обхват е възможно най-съвместима с посоката на излъчване на базовата станция;
2) Използвайте пълноценно препятствията на терена и сградите на място, за да изберете правилно параметрите на шаблона на антената и да намалите смущенията във външния свят.
4. заглушаване на телефонния сигнал. Отстраняване на грешки на изходната мощност
Настройте силата на екраниране разумно според действителната сила на сигнала и качеството на сцената, за да осигурите екраниращия ефект и се опитайте да го балансирате колкото е възможно повече на базата на определено излишество.
5. Конфигуриране на изходната честотна лента и спектър
Според действителната честотна лента и честотната точка на сайта се приема комбинация от теснолентови и широколентови. Основните точки са силни сигнали от най-близката базова станция, които са екранирани от амплитудата на тесната лента. Амплитуда маска с голяма честотна лента.
6. Затворни смущения гъвкава комбинация от системни модули
1) Вътрешността на хоста е съставена от различни модули: модули с различни честотни ленти могат да бъдат гъвкаво избрани в модел от същия модел;
2) Хостът и антената са свързани с кабел 50 ома, антената може да бъде издигната в най-добрата позиция и е свободна от ограниченията на позицията на хоста;
3) Хост може да използва делителя на мощността за разпределение на множество антени според реалните нужди, спестявайки мощността на хоста и разширявайки обхвата на екраниране;
4) Антената може също да използва комбинатор за комбиниране на различни изходни сигнали на множество хостове на една антена за излъчване, намалявайки броя на антените и спестявайки разходи.

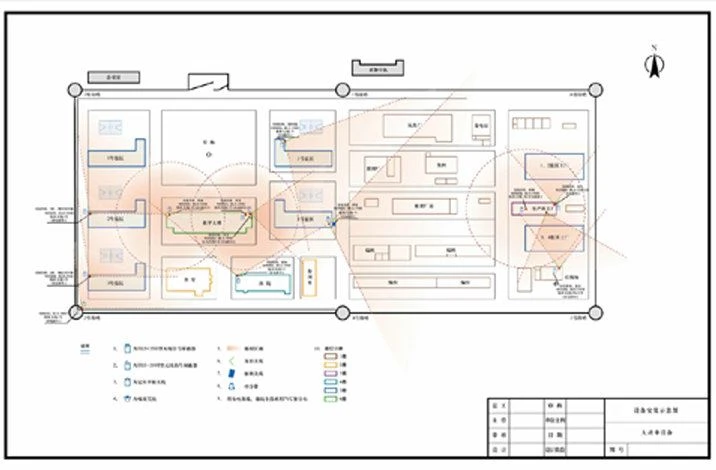

Схематична диаграма на инсталиране на оборудване за смущения с висока мощност

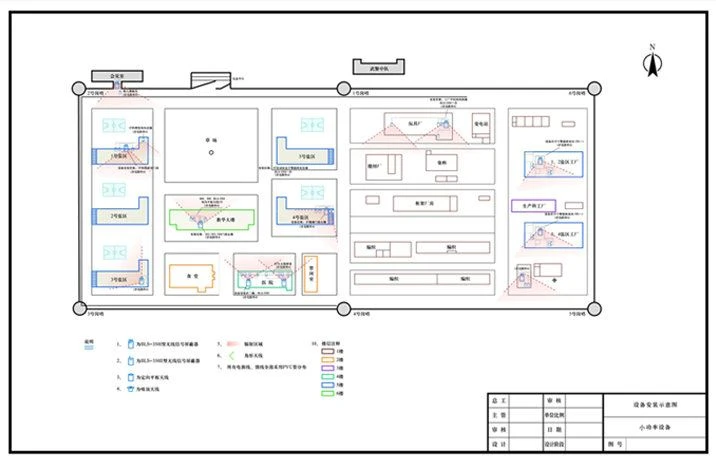

Схематична диаграма на инсталация на оборудване за смущения с по-малка мощност
