Система за откриване на дронове

Вещ

Параметри

Подраздел за оборудване за откриване и заглушаване

1.1 Честотен диапазон на приемника за откриване: 10MHz6GHz

1.2 Честотна лента-в реално време: 480MHz

1.3 Четири интерференционни ленти

1.3.1 900-930MHz (индустриален дрон) 20W

1.3.2 1559-1610MHz (GPS смущения) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Разстояние за откриване и заглушаване

1.4.1 Разстояние на откриване: 3-5 км (градска среда); 6-12 км (крайградска, особено открита среда)

1.4.2 Разстояние на заглушаване: 1-1,5 км (100 метра височина);

1.5 Точност на откриване: 9,3 градуса (данни от тестовия доклад)

1.6 Антена

1.6.1 Честотен диапазон: 380MHz-6GHz

1.6.2 Хоризонтален ъгъл на откриване: 0 градус - 360 градуса

1.6.3 Вертикален ъгъл на откриване: -30 градуса - плюс 90 градуса

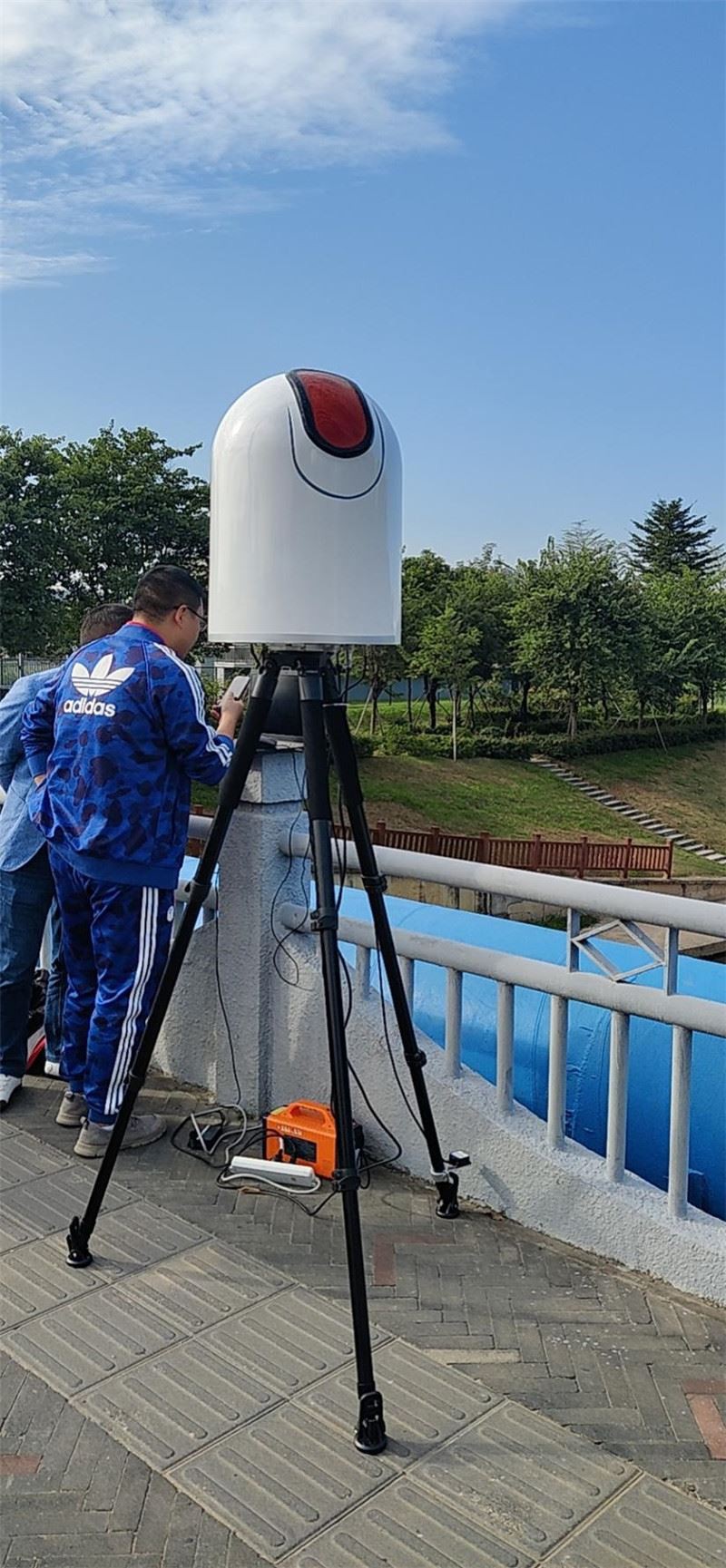

1.7 Цялата машина (устройството е интегрирано устройство за откриване и противодействие)

1.7.1 Максимална консумация на мощност: 300W

1.7.2 Работна температура: -20 градуса плюс 60 градуса

1.7.3 Температура на съхранение: -40 градуса плюс 70 градуса

1.7.4 Тегло: 12,25 кг

1.7.5 Размер: диаметър 400 мм височина 555 мм

Антена скоба

2.1 Тегло: 4,32 кг

2.2 Размер: диаметър 260 мм затворена височина 923 мм

Компютър

Лаптоп, мишка, адаптер, мрежов кабел. (може да бъде свързан към централния контролен HDMI дисплей)

Софтуер и функции на системата за спектър

4.1 Идентификация и позициониране на DRONE: Използвайки откриване на радиоспектъра, той може да идентифицира и локализира 8 модела DRONE едновременно, автоматично изскача прозореца с резултатите от откриването, идентифицира картината на DRONE, показва модела на DRONE, азимут, използва честота, ниво и разстояние , изчезването на дрона автоматично изчиства и пренарежда резултатите от откриването.

4.2 Бърза идентификация и позициониране: време за идентификация<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Списък с резултати от откриване: Списъкът ще показва дрона и информация за модела, времето, азимута и разстоянието и може да бъде експортиран като отчет.

4.4 Позициониране на една-станция: С помощта на детекция на радиоспектъра разстоянието между дрона и оператора може да бъде грубо измерено чрез сложни алгоритми при условията на една станция и едно място.

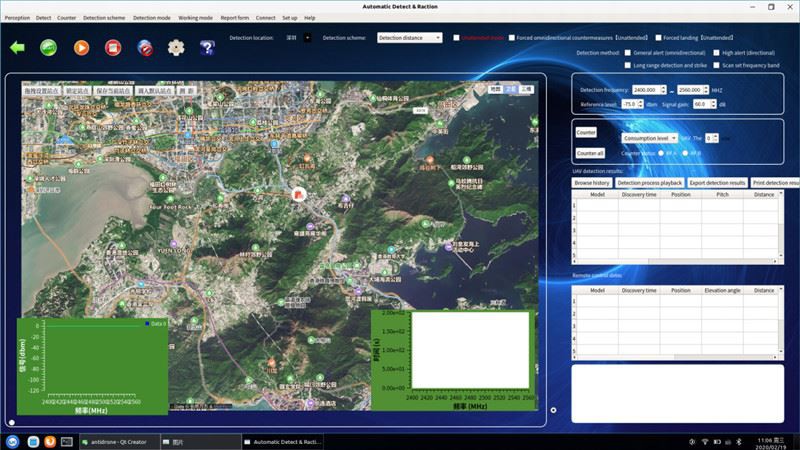

4.5 Функция за показване на карта: Показване на позицията на дрона и оператора върху 2D (3D) карта и показване на данни като ширина, дължина и разстояние. Функция за показване на карта: Показва позицията на дрона и оператора върху 2D (3D) карта и показва данни като географска ширина, дължина и разстояние.

4.6 Ъгълът на откриване и защита може да се настрои: В зависимост от откритата географска ситуация, ако има висока планина или висока{2}} сграда отзад и само DRONE отпред трябва да бъде защитен, ъгловият обхват на защитата може да бъде настроена произволно, което може ефективно да елиминира фалшивия ъгъл, причинен от отражението на сигнала.

4.7 Калибриране на разстоянието: За различни електромагнитни среди ще има грешки в разстоянието на откриване. Системата може да осигури откриване на калибриране на разстояние, да остави дрона да лети на 100 метра на разстояние от 500 метра и системата автоматично ще калибрира разстоянието за откриване, за да направи откриването. Измерването на разстоянието е по-точно.

4.8 Честотна лента за откриване може да се настрои: В съответствие с действителната честотна лента, използвана от дрона, честотната лента на откриване може да бъде въведена и редактирана, за да се направи откриването по-ефективно, и не е необходимо да се сканират всички честотни ленти за откриване.

4.9 Откриване на пълна честотна лента: Честотната лента, открита от оборудването на системата, е от 10MHz-6GHz, а честотната лента на покритие на антената е 380MHz-6GHz. Той поддържа добра равномерност на усилването в цялата честотна лента. Усилването на антената е от 5dBi-8dBi, което може да се адаптира към повече от триста MHz. Откриването на безпилотни самолети във всички общи честотни ленти от 6GHz, честоти под 380MHz също може да бъде открито и разстоянието на откриване е намалено.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 метра

4.11 Противодействие на интелигентното свързване: Според честотната лента и азимута на открития ДРОН, можете да изберете кой ДРОН да противодейства. Системата автоматично ще избере честотната лента за противодействие и автоматично ще предава сигнали на засечения азимут. Противодействие, ефективността на противодействието може да бъде увеличена 46 пъти и може да избегне предаването на всички честотни ленти и всички ъгли, което няма да навреди на нормалните wifi и други комуникации и случайно да повреди самолета в белия списък.

4.12 Запис на характеристики на модела: За новите модели системата може да записва данни за предаване на изображение и функция за прескачане на честота, автоматично записва и автоматично изскачащо меню след запис и може автоматично да идентифицира модела следващия път. Специалната функция за запис може да се адаптира към нуждите за идентификация на индустриални безпилотни самолети{2}}клас.

4.13 Функция за гласова подкана: системата автоматично ще извежда гласова информация за алармата и ключови операции.

4.14 Функция за само-позициониране на оборудването: Системата има двойни възможности за позициониране на GPS и Beidou, както и собствена позиция. Не е необходимо ръчно да регулирате азимута, а позицията може да бъде поставена произволно.

4.15 Интегрирано откриване и противодействие и антени: Оборудването на системата е различно от конвенционалното оборудване за откриване и защита, но интегрира откриване, противодействие и антени с пълна{2}}обхват. Той е компактен и лесен за използване, стабилен и надежден, лесен за използване и подходящ за бързо внедряване.

4.16 Характеристики на модела Въздушна автономна идентификация: За модела DRONE, който системата няма, системата има функцията за автономно обучение и идентификация и преценка и се показва като неизвестен модел. Ако знаете модела, той може автоматично да бъде съхранен в системата и следващия път, когато бъде идентифициран като модел, незаконно сглобеният безпилотен самолет също може да бъде открит и позициониран.

4.17 Идентифициране и позициониране на дронове за промишлен{2}}клас: Специалният дизайн на алгоритъм за интелигентен спектър превъзхожда общото оборудване за откриване и може да идентифицира и локализира промишлени дронове-, дори сглобени дронове, които са по-подходящи за превенция и контрол на терористичните атаки.

4.18 Отваряне на нов модел функция за запис на сигнал за DRONE: За постоянно развиващите се и променящи се сигнали на DRONE, методът на запис може да се използва за непрекъснато увеличаване на данните в базата данни, за да се гарантира, че оборудването няма да изостава за дълго време.

4.19 Функция за описание на траекторията на DRONE, запитване за резултат от историческо откриване, функция за актуализиране на софтуер и данни и др.

4.20 Поддържа VPN дистанционно управление и функция за управление
