Устройство за проверка на сигурността на WiFi

Въведение в оборудването

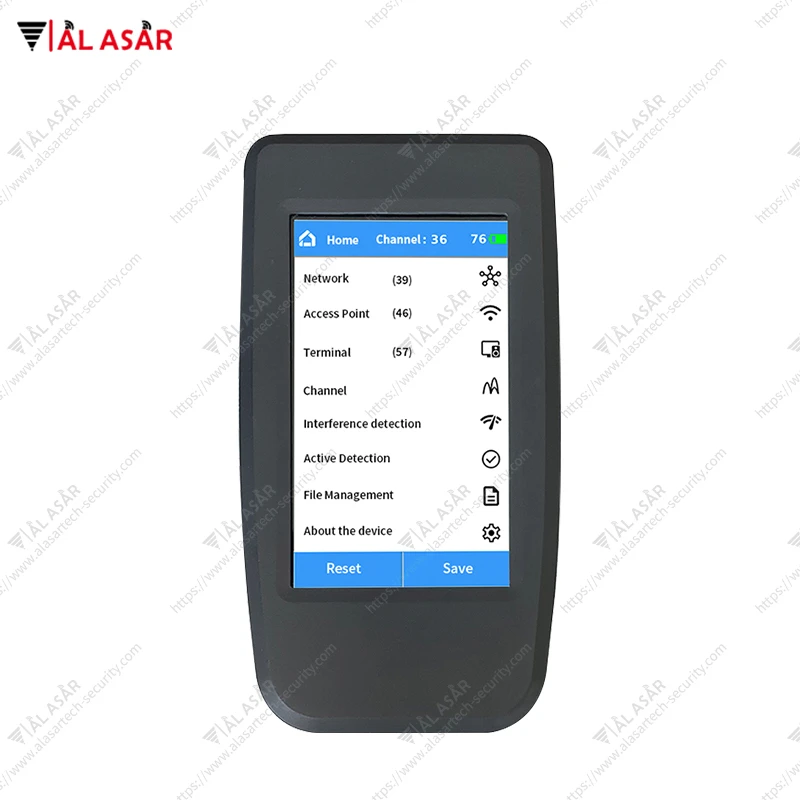

Оборудването за проверка на сигурността на WiFi околната среда е устройство, разработено за анализиране на безжични сигнали и точно локализиране на WIFI крайни устройства като мобилни телефони, компютри и безжични камери.

Системата получава безжични сигнали, предавани, когато мобилният телефон комуникира с безжичната точка за достъп, демодулира и анализира целевия сигнал и анализира и обобщава околните безжични сигнали. В същото време целта може да бъде точно локализирана чрез измерване на силата на безжичния сигнал на WIFI терминала. Той също така поддържа мерки за противодействие на смущения срещу целевия безжичен сигнал, за да възпрепятства нормалните му мрежови дейности.



Технически параметри

Артикул	Pараметър
Формат на сигнала	IEEE 802.11a/b/g/n/ac/ax протоколи (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Безжичен канал	2.4G: 1-13 5G: Канали, които отговарят на CN стандартите за безжична честотна лента
Bluetooth стандарти	BR/EDR BLE, поддържа протокол версия 4.0-5.2
Получаване на чувствителност	-90 dBm
Покритие	Вградена-антена > 50 метра, поддържа външна антена
Скорост на сканиране	5 секунди
Точност на позициониране	<1 meter
Живот на батерията	8 часа
Усилване на антената	Вградена-антена 6db, външна антена по избор
Системен хардуер	Домашно интегрирано хардуерно оборудване
Операционна система	Linux операционна система
Размери и тегло	168*95*38 мм; 550гр



Функционално описание



1.Поддържа класическо откриване на Bluetooth и откриване на електронни устройства с ниска-мощност на Bluetooth.

2. Можете да получите информация като MAC на Bluetooth устройство, тип Bluetooth, име на устройството, марка на устройството, сила на сигнала и др.

3.Поддържа близко и прецизно позициониране на целите на Bluetooth устройството.

4.Поддържа 802.11a/b/g/n/ac/ax протоколи (WIFI 3/4/5/6).

5. Поддържа откриване на целева активност (откриването на гореща точка поддържа различни видове WIFI рутери, AP точки за достъп, преносими WIFI точки за достъп, меки AP и мобилни горещи точки и т.н.; откриването на терминал поддържа различни видове WIFI терминали, настолни компютри, лаптопи, таблети, мобилни телефони, интелигентни домашни устройства, WIFI камери и т.н.).

6.Поддържа сканиране на безжични точки за достъп, откриване на безжична точка за достъп MAC, име на мрежата, канал, сила на сигнала, предавателна мощност, WIFI версия, поддържана скорост, производител на устройство и т.н. (включително скрити горещи точки).

7.Поддържа сканиране на безжични терминални устройства, откриване на MAC терминал, сила на сигнала, състояние на достъп, информация за точката за достъп, информация за откриване и т.н. (включително свързани устройства и несвързани устройства).

8.Поддържа WIFI безжична мрежова асоциация, може автоматично да идентифицира множество точки за достъп от една и съща мрежа и може да асоциира топологичната връзка между точките за достъп и терминалите.

9.Поддържа позициониране в близост на точки за достъп и терминали.

10.Поддържа откриване на поведение на безжична атака.

11.Поддържа контрамерки срещу цели в 2.4G и 5G честотни ленти и поддържа контрамерки срещу определени канали.

12. Поддържа запазването на исторически данни за откриване.

13. Поддържа динамично регулиране на мощността на сканиране, може динамично да регулира 10 нива на мощност, да филтрира без{2}}устройства със слаби сигнали и да улеснява търсенето на цел.

14. Поддържа анализ на скрити горещи точки, може да открие скрити горещи точки в околната среда и терминални устройства, свързани към горещите точки, и поддържа анализиране на истинските имена на скрити горещи точки.

15. Поддържа изтегляне и експортиране на запазени данни за откриване и данни за улавяне на системни пакети (експортираните данни са в таблица на Excel за лесно разглеждане).

16.Поддържа кратък анализ на текущата безжична среда и карта на разпределението на каналите за горещи точки за показване на заетостта на каналите за горещи точки в средата.

17.Поддържа активно откриване на безжична среда, която може да открие текущата активност на данните на устройството.

18.Поддържа улавяне и запазване на безжични данни на определени устройства или определени канали.

19.Поддържа USB експортиране на запазени сканирани данни и заснети пакети данни.



Инструкции

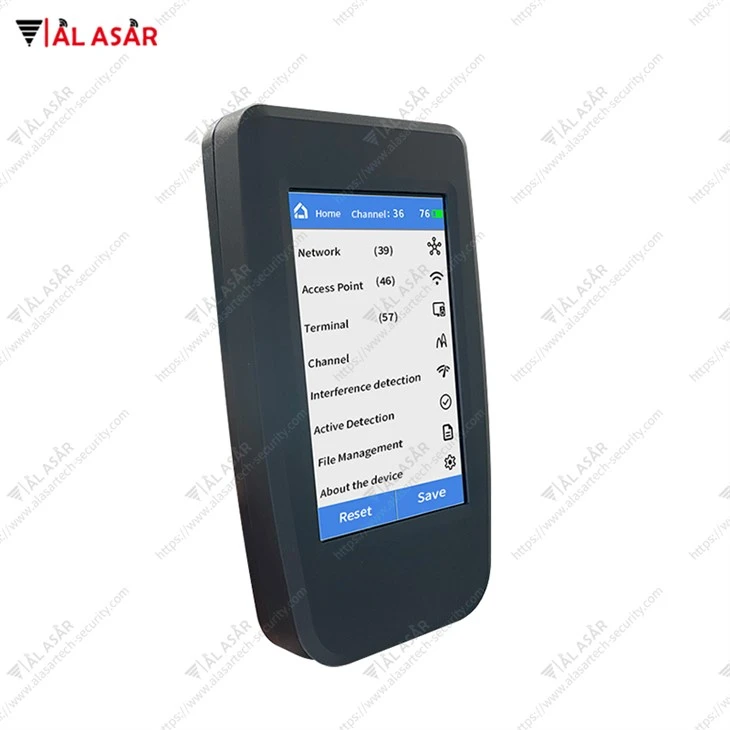

1. Основен интерфейс

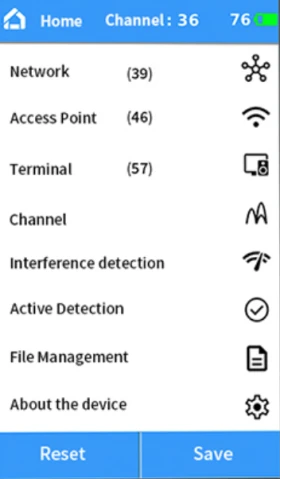

(1) Основният интерфейс на системата е и главното меню на системата.

(2) Горната лента на състоянието е бутонът за навигация, текущото име на страницата, текущият номер на канала и мощността на батерията.

(3) Щракнете върху"Reset"бутон за нулиране на работния статус на системата.

(4) Щракнете върху"Запазване"бутон за запазване на текущата информация за сканиране на системата във файл.

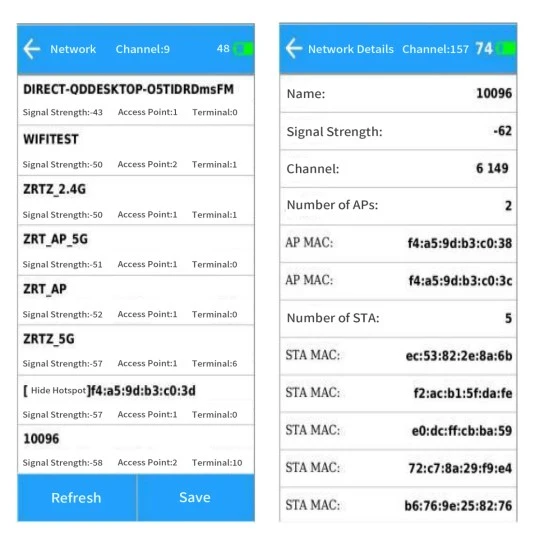

2.Nмрежа

(1) Списъкът с мрежи показва цялата текуща информация за безжичната мрежа, включително името на мрежата, най-силния сигнал на безжичната мрежа, броя на точките за достъп в мрежата и броя на терминалите в мрежата.

(2) Щракнете върху елемент от списъка, за да видите подробна информация за мрежата.

(3) Подробната информация включва името на мрежата и MAC адресите на точките за достъп и терминалите в мрежата.

(4) Щракнете върху елемент от MAC адрес в съответния списък, за да отидете на страницата с подробности за съответната точка за достъп или терминал.

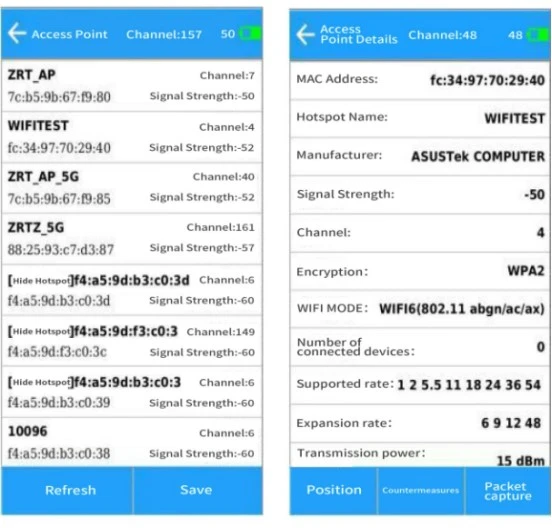

3.Точка за достъп

(1) The"точка за достъп"списъкът показва цялата информация за безжичните точки за достъп наоколо (включително скрити горещи точки)

(2) Щракнете"запис в списъка с точки за достъп" за да видите подробна информация за точката за достъп.

(3) Щракнете върху"бутон по-долу" за иницииране на операции по позициониране, противодействие или улавяне на пакети на текущата цел на точката за достъп



4.Terminal

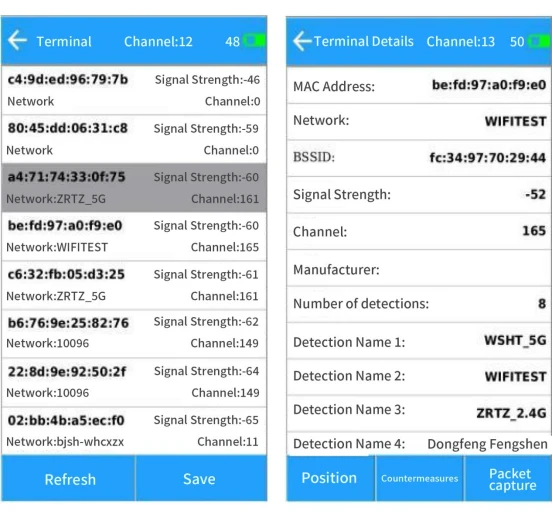

(1) Списъкът с терминали показва информацията за всички безжични терминали наоколо (включително несвързани терминали).

(2) Сивите елементи в списъка са устройства, които не са били активни дълго време.

(3) За несвързани терминали, ако са неактивни повече от 5 минути, те ще бъдат изтрити от списъка.

(4) Щракнете"запис в списъка с терминали"за да видите подробна информация за терминала.

(5) Щракнете върху"бутон по-долу"за иницииране на операции по позициониране, противодействие или улавяне на пакети на текущата цел на терминала.

(6) Името на горещата точка, към която е свързан целевият терминал, ще се покаже в долната част на подробностите за терминала

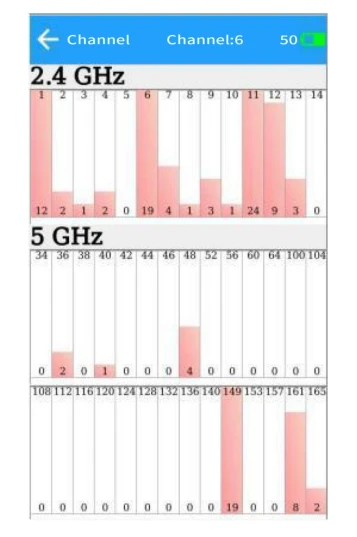

5.Канал

(1) Списъкът с канали показва използването на WIFI канали в заобикалящата безжична среда. Включително 2.4G канали и 5G

(2) канали.

(3) Номерът на канала е над диаграмата, а броят на устройствата, открити на канала, е отдолу.

(4) Колкото по-висока е лентата на графиката, толкова по-натоварен е каналът.

(5) Щракнете"съответната лента на канала"за да преминете към подробностите за канала, за да видите информацията за конкретното устройство на канала.



6. Откриване на смущения

(1) Откриването на смущения е за откриване на поведение на атака в заобикалящата безжична среда, главно за откриване дали целта е прекъсната злонамерено.

(2) Когато се установи, че целта често е прекъсвана, може да се счита, че целта се противопоставя изкуствено.

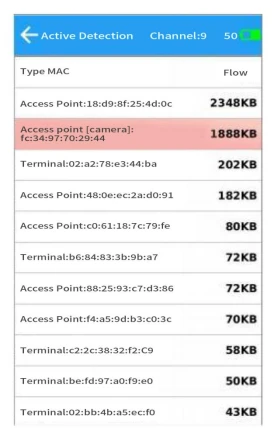

7.Активно откриване

(1) Активното откриване е за откриване на устройствата, които в момента предават данни наоколо, и също има откриване на WIFI скрити камери.

(2) Ако се установи, че целта има характеристики на скрита камера, тя ще бъде маркирана в червено и ще издаде аларма. (Когато алармата на камерата бъде открита, за да направите по-точна преценка, можете да се върнете към основния интерфейс, за да нулирате информацията за откриване на устройството и след това да извършите активно откриване отново.

(3) Ако се докладва многократно откриване, може да се определи, че целта е скрита камера)



8. Управление на файлове

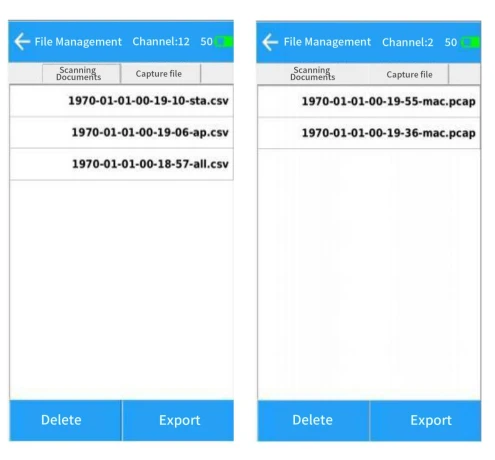

(1) Страницата за управление на файлове показва сканираните файлове и файловете за заснемане на пакети, записани от устройството. Файловете могат да бъдат изтрити.

(2) Външен USB диск (форматиран като FAT32) може да бъде свързан за експортиране на файлове и експортираните файлове автоматично се изтриват от устройството.

(3)(Имената на файловете, завършващи с „всички“, показват, че файлът съдържа списъци с данни за точки за достъп и терминали. „ap“ показва, че съдържа само списъци с точки за достъп, а „sta“ показва, че съдържа само списъци с терминали.

(4) Информацията също се записва на началната страница или мрежа, включително всички списъци. Информацията се записва на страницата със списък на точки за достъп, включително само информация за точка за достъп, а информацията се записва на страницата на терминала, включително само информация от списъка с терминали.)

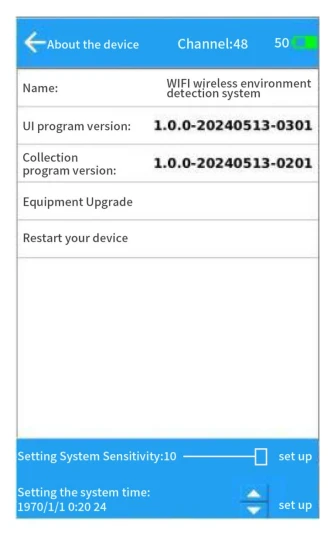

9. Информация за устройството

(1) Страницата с информация за устройството съдържа номера на версията на софтуера на устройството и устройството може да бъде надстроено или конфигурирано.



Надграждане на устройството:

Форматирайте USB устройството във FAT32, преименувайте пакета за надграждане на update.bin и го поставете в основната директория на USB устройството.

След като включите USB устройството, щракнете върху Надстройка на устройството. След приключване на автоматичното надстройване се появява интерфейсът за завършване на надстройката.

Изключете USB устройството и щракнете върху Рестартиране на устройството, за да завършите надстройката.

Задайте чувствителност на системата:

След като изберете чувствителността на откриване на сканиране на системата чрез плъзгача, щракнете върху бутона Задаване отзад. (Колкото по-малка е чувствителността, толкова по-малък е обхватът на откриване на системата)

Задайте системно време:

След като щракнете върху съответния елемент в лентата с време, изберете го чрез бутона за настройка отзад. След това щракнете върху бутона Задаване, за да зададете.

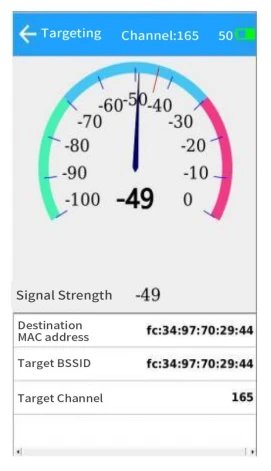

10. Целево позициониране

(1) След започване на позициониране на целта на страницата с подробности за точката за достъп или с подробности за терминала, страницата за позициониране ще скочи.

(2) Показалецът на диаграмата е текущата сила на сигнала на целта . -100 е най-далечното разстояние, а 0 е най-близкото разстояние.

(3) В същото време ще бъдат дадени различни честоти на звукови указания според силата на целевия сигнал. (Стойността на позициониране на точката за достъп ще бъде по-плавна. Ако точката за достъп не докладва, моля, излезте от позиционирането и -сканирайте отново информацията за точката за достъп. Точката за достъп може да е превключила работния канал.

(4) За позиционирането на целта на терминала, ако целта е активна, стойността на позициониране ще бъде гладка. Ако целта е неактивна, стойността обикновено ще бъде прекъсната.)



11. Брояч на цели

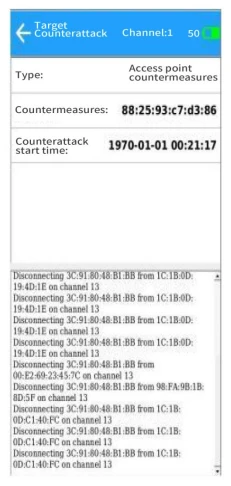

(1) След започване на контрамярка срещу целта на страницата с подробности за точката за достъп или с подробности за терминала, страницата за контрамярка ще бъде пренасочена.

(2) Информацията за състоянието на противодействието е в долната част на страницата и ще се покаже MAC адресът на текущото успешно устройство за противодействие.



12. Хващане на целта

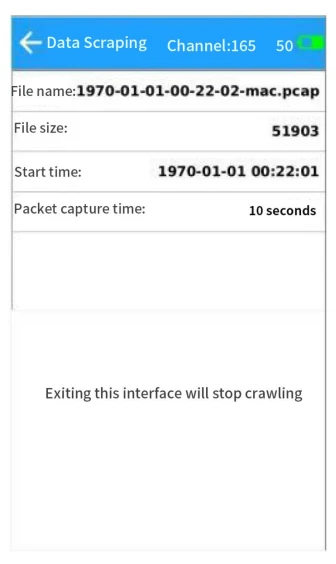

(1) След започване на улавяне на пакети за целта на страницата с подробности за точката за достъп или с подробности за терминала, страницата за улавяне ще скочи.

(2) Форматът за улавяне на данни е 802.11 въздушен интерфейс безжични рамкови данни, записани във формат pcap, които могат да бъдат експортирани чрез USB флаш устройство и импортирани в софтуер за анализ, като wire shark за преглед.



13. Използване на външна насочена антена

Устройството има интегрирана многопосочна антена. При прецизно позициониране устройството поддържа външни насочени антени.



14.Зареждане на устройството

Устройството се зарежда със зарядно на 12V. Мощността на зареждане на оригиналното зарядно е 12W. При зареждане зарядното устройство свети в червено, а когато е напълно заредено, свети в зелено.
